  • 三维调整液压设备
  • 三维调整液压设备
三维调整液压设备
产品手册下载通道
请在下方留下您的信息，以便获取产品资料

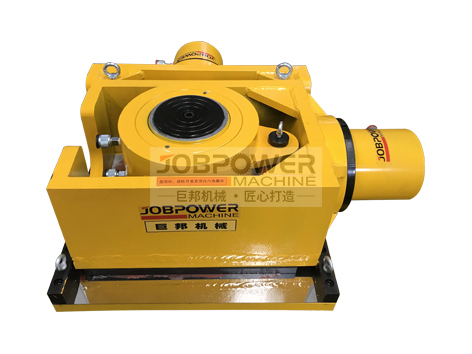

3DCS-100三维调整液压设备

特性：X、Y、Z 3个方向可调，可多台联动操作，节省龙门吊资源。

用途：用于桥梁顶推，桥梁纠偏，船厂船舶分段组装拼接工艺的分段定位。

拨打 0523-80836806 拨打 0523-80836806
免费获取报价
三维调整液压设备
  • 详细说明
  • 技术参数
  • 工程案例
  • 产品视频
  • 相关产品
返回上级
详细说明

产品说明

三维调整液压系统主要由三维千斤顶、同步调整液压系统、位移检测系统以及管路附件组成，是一种起重位移的专用工具，

三维千斤顶主要结构是由三个双作用超高压千斤顶、结构支撑体以及滑道组成,主顶升千斤顶配有液压安全阀用于保护负载。


该产品主要应用于船体焊接、铁路、公路的桥梁或类似梁式重物的位移作业，进行低高度、短距离的垂直方向(Y)横向(X)

和纵向(Z)的位移，该产品的滑动摩擦副由千斤顶座、立式千斤顶座上的不锈钢滑板与立千斤顶座底部的聚四氟乙烯板组成、

摩擦系数小且移动平稳。


产品特点

承载能力大，可调整100吨至6000吨的构件。

控制精度高，同步精度可以达到0.5mm,并且同步顶升和下降都可完全控制。

产品应用灵活，可根据不同的使用工况、油缸吨位和数量、顶升精度进行灵活的联机控制。

每个控制点相对独立，可对一个或几个控制点单独调节·控制点之间互不干涉。

系统采用模块化设计，可以控制4、8、12、16，并且可以联机控制扩展至99个点。

具有数据存储和记录功能，方便生成报表。

系统控制界面简洁，操作方便，自动化程度高。


技术参数
顶升方向 Direction承载能力 Capacity额定压力 Nominal Pressure行程 Stroke有效面积 Effective Area液压油容量 Oil Capacity重量
Weight kg
T(KN)Mpammcm2cm3
竖直方向10070200132. 72655312
横向方向3010042. 1400
纵向方向3010042. 1400
竖直方向20070200256.95318519
横向方向5010077770
纵向方向5010077770
竖直方向30070200456. 29124738
横向方向75100102. 61067
纵向方向75100102. 61067
竖直方向50070200730.6146121904
横向方向150100198.61986
纵向方向150100198.61986
竖直方向800702001176. 3235243858
横向方向200100256.92660
纵向方向200100256.92660
竖直方向1000702001465. 7293165366
横向方向300100456.24562
纵向方向300100456.24562


巨邦第一视角带你走进现场
工程案例
2024年广东梅州天汕高速新茶亭大桥山体滑坡应急顶推施工
2024年广东梅州天汕高速新茶亭大桥山体滑坡应急顶推施工
2024年广东梅州天汕高速新茶亭大桥山体滑坡应急顶推施工
2024年6月，受强降雨影响，天汕高速公路新茶亭大桥右侧线外地方山体发生滑坡，滑坡体可大致划分为1号、2号、3号三块区域：1号区域滑塌处最大宽度约为 110m，最大高度约为68m；2号区域主要为道路红线外坡体滑坡并形成冲沟，滑塌处最大宽度约为160m，最大高度约为45m；3号区域滑塌处最大宽度约为43m，最大高度约为 65m。其中对桥梁冲击影响大的1号滑坡体土体滑塌至桥面的长度80 余米，堆积
2024年江苏盐城先锋岛生态组团莲花路大桥顶推施工
2024年江苏盐城先锋岛生态组团莲花路大桥顶推施工
2024年江苏盐城先锋岛生态组团莲花路大桥顶推施工
江苏盐城先锋岛生态组团莲花路大桥顶推施工，从2024年5月到8月，圆满完成桥梁同步顶推及同步落放工程。
2024年四川达州金河大道高速钢箱梁顶推工程
2024年四川达州金河大道高速钢箱梁顶推工程
2024年四川达州金河大道高速钢箱梁顶推工程
2024年四川达州金河大道顶推项目中国铁建港航局/左右两副分次顶推，顶推重量1700T，320T顶推设备10套
2021年江苏苏州杨林塘苏昆太公路桥顶推
2021年江苏苏州杨林塘苏昆太公路桥顶推
2021年江苏苏州杨林塘苏昆太公路桥顶推
2021年江苏苏州杨林塘苏昆太公路桥1500吨绗架86米直线顶推，14套630T步履联动完成作业
2020年江苏南京仙林大道独塔斜拉桥顶推
2020年江苏南京仙林大道独塔斜拉桥顶推
2020年江苏南京仙林大道独塔斜拉桥顶推
2020年江苏南京仙林大道独塔斜拉桥中交一公局/8500吨110米桥梁顶推施工,8套900T顶推设备联动完成作业
2022年四川宜宾临港长江大桥顶推
2022年四川宜宾临港长江大桥顶推
2022年四川宜宾临港长江大桥顶推
2022年四川宜宾临港长江大桥四川路桥/主线3700吨，45米分段顶推施工，20套800T步履设备联动完成作业
2022年江西南昌九龙湖大桥顶推
2022年江西南昌九龙湖大桥顶推
2022年江西南昌九龙湖大桥顶推
2022年江西南昌九龙湖大桥中国铁建大桥局/900吨钢梁基础精调 4台200T三维联动作业
2022年广西南宁枝江特大桥造桥机
2022年广西南宁枝江特大桥造桥机
2022年广西南宁枝江特大桥造桥机
2022年广西南宁枝江特大桥9m大节段造桥机，自重800吨配套同步自行走，相关液压设备600余台
2022年江苏南京龙翔西立交跨铁路桥顶推
2022年江苏南京龙翔西立交跨铁路桥顶推
2022年江苏南京龙翔西立交跨铁路桥顶推
2022年江苏南京龙翔西立交跨铁路桥江苏交工/顶推重量1500吨，顶推长度60米，16套500T步履设备联动完成作业
2023年河南周口夸商周高速分离式立交桥顶推
2023年河南周口夸商周高速分离式立交桥顶推
2023年河南周口夸商周高速分离式立交桥顶推
2023年河南周口，夸商周高速分离式立交桥郑州一/顶推重量1700吨，左右两幅 顶推长度85米，8套400T步履设备联动完成作业
