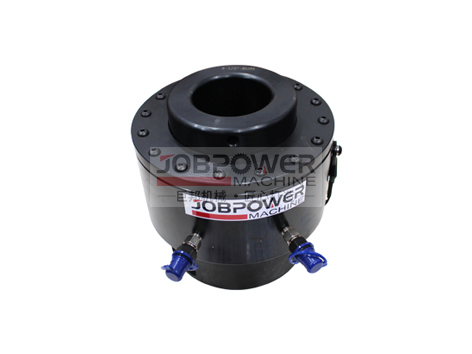

特性：带有行程保护和弹簧复位功能。
用途：用于螺栓螺母安装拆卸。
|
型号 Model |
适合螺栓 Fit Bolt |
最大负载 Maximum Load (KN) |
尺 寸 s i z e ( mm ) |
行程 Stroke (mm) |
重量 Weight (Kg) |
|||||
| A | B | C | D | E | F | |||||
| TSDO | M20 | 307 | 109 | 55 | 23 | 25 | 11 | 128 | 8 | 5 |
| M22 | 60 | 25 | 27 | 113 | 130 | |||||
| M24 | 66 | 27 | 29 | 15 | 32 | |||||
| TSD1 | M24 | 486 | 109 | 74 | 27 | 29 | 20 | 138 | 8 | 7 |
| M27 | 77 | 30 | 32 | 23 | 141 | |||||
| M30 | 80 | 33 | 35 | 26 | 144 | |||||
| M33 | 85 | 36 | 38 | 29 | 147 | |||||
| M36 | 90 | 39 | 41 | 32 | 150 | |||||
| TSD2 | M33 | 814 | 132 | 90 | 36 | 44 | 135 | 150 | 8 | 10 |
| M36 | 96 | 39 | 47 | 138 | 153 | |||||
| M39 | 98 | 42 | 50 | 141 | 156 | |||||
| M42 | 105 | 45 | 53 | 144 | 159 | |||||
| TSD3 | M39 | 989 | 150 | 110 | 42 | 42 | 136 | 450 | 10 | 15 |
| M42 | 113 | 45 | 45 | 140 | 155 | |||||
| M45 | 114 | 50 | 50 | 144 | 161 | |||||
| M48 | 118 | 52 | 52 | 146 | 163 | |||||
| TSD4 | M52 | 1413 | 174 | 132 | 55 | 56 | 154 | 174 | 10 | 20 |
| M56 | 135 | 59 | 60 | 158 | 178 | |||||
| TSD5 | W56 | 1649 | 198 | 35 | 59 | 60 | 161 | 179 | 12 | 25 |
| M60 | 143 | 64 | 64 | 165 | 183 | |||||
| M64 | 150 | 68 | 68 | 169 | 187 | |||||
|
M68 |
158 |
72 |
72 |
173 |
191 |
|||||
| TSD6 | M72 | 2131 | 222 | 165 | 76 | 76 | 184 | 207 | 12 | 35 |
| M76 | 170 | 80 | 80 | 188 | 211 | |||||
| TSD7 | M76 | 2544 | 252 | 170 | 80 | 80 | 194 | 221 | 12 | 50 |
| M80 | 175 | 85 | 85 | 197 | 224 | |||||
| M85 | 190 | 90 | 88 | 199 | 226 | |||||
| W90 | 205 | 95 | 95 | 209 | 236 | |||||
| TSD8 | M95 | 3101 | 282 | 215 | 100 | 100 | 214 | 243 | 12 | 65 |
| M100 | 235 | 105 | 105 | 219 | 248 | |||||
| TSD9 | M105 | 3793 | 318 | 240 | 110 | 110 | 224 | 254 | 12 | 85 |
| M110 | 248 | 115 | 118 | 234 | 264 | |||||
| M115 | 260 | 120 | 120 | 234 | 264 | |||||
| TSD10 | M115 | 4936 | 360 | 260 | 120 | 120 | 261 | 297 | 12 | 110 |
| M120 | 270 | 125 | 125 | 266 | ||||||
| M125 | 286 | 140 | 130 | 271 | 307 | |||||
