详细说明

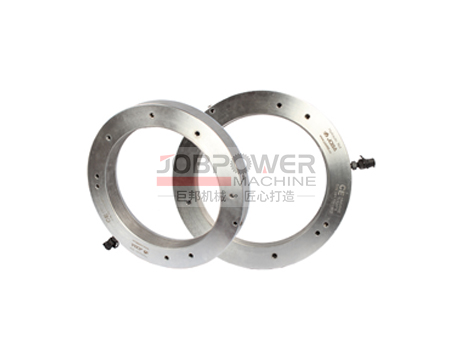

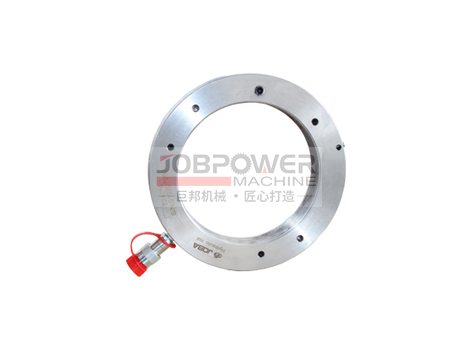

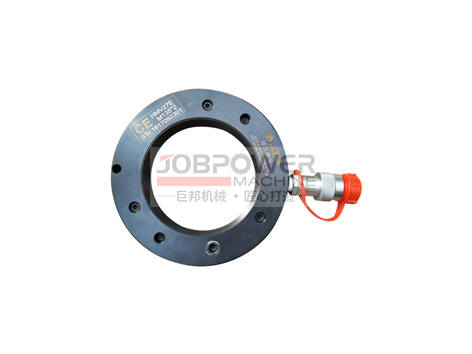

轴承拆装专用液压螺母说明：

常用于轴承、飞轮、螺旋桨等工件压装的超高压工具，顶推力平稳，无冲击，压装过程中不损伤工件等特性。通过液压螺母的内圈螺纹，可被安装在轴类部件上，活塞在70MPa-150MPa压力的作用下推动工件至要求安装的位置。

安装和拆卸装在锥形轴和轴套上的轴承是一个艰难而费时的任务。使用液压螺母，可获得安装轴承所需的高压推动力，从而使轴承装拆更轻松而且快速。所有液压螺母都配有用于超高压液压泵的快速连接头。

采用轴向和径向注油两种方式，无使用空间限制。

可根据用户要求，选配电动、气动、手动液压泵作为动力源。

技术参数

型号 Model	螺纹规格 specification	外径 diameter	压环外径 ofpPessurering	压环内径 of pressure ring	油缸厚度 Cylir dern	压环厚度 ing heignt	行程 oke	有效面积 Clied Adfenctive	最大推力 CapacityAavanee	重量 Weight


	M	A	B	C	H	H1	mm	cm2	KN	kg
	M	A	B	C	H	H1
	mm	mm	mm	mm	mm	mm
	mm	mm	mm	mm	mm	mm
HMV 10E	M50×1.5	114	104	50.5	38	4	5	29	290	2.70
HMV 11E	M55×2	120	109	55.5	38	4	5	31.5	315	2.75
HMV 12E	M60×2	125	115	60.5	38	5	5	33	330	2.80
HMV 13E	M65×2	130	121	65.5	38	5	5	36	360	3.00
HMV 13E	M65×2	130	121	65.5	38	5	5	36	360	3.00
HMV 14E	M70×2	135	127	70.5	38	5	5	38	380	3.20
HMV 15E	M75×2	140	132	75.5	38	5	5	40	400	3.40
HMV 16E	M80×2	146	137	80.5	38	5	5	42	420	3.70
HMV 17E	M85×2	150	142	85.5	38	5	5	44	440	3.75
HMV 18E	M90×2	156	147	90.5	38	5	5	47	470	4.00
HMV 19E	M95×2	162	153	95.5	38	5	5	49	490	4.30
HMV 20E	M100×2	166	158	100.5	38	6	5	51	510	4.40
HMV 21E	M105×2	172	163	105.5	38	6	5	53	530	4.65
HMV 22E	M110×2	178	169	110.5	38	6	5	56	560	4.95
HMV 23E	M115×2	182	174	115.5	38	6	5	58	580	5.00
HMV 24E	M120×2	188	179	120	38	6	5	60	600	5.25
HMV 25E	M125×2	192	184	125.5	38	6	5	62	620	5.35
HMV 26E	M130×2	198	190	130.5	38	6	5	64	640	5.65
HMV 27E	M135×2	204	195	135.5	38	6	5	66	660	5.90
HMV 28E	M140×2	208	200	140.5	38	7	5	68	680	6.00
HMV 29E	M145×2	214	206	45.5	39	7	5	73	730	6.50
HMV 30E	M150×2	220	211	150.5	39	7	5	75	750	6.60
HMV31E	M155×3	226	218	155.5	39	7	5	81	810	6.95
HMV 32E	M160×3	232	224	160.5	40	7	6	86	860	7.60
HMV 33E	M165×3	238	229	165.5	40	7	6	89	890	7.90
HMV 34E	M170×3	244	235	170.5	41	7	6	94	940	8.40
HMV 36E	M180×3	256	247	180.5	41	7	6	103	1030	9.15
HMV 38E	M190×3	270	259	191	42	8	7	115	1150	10.50
HMV 40E	M200×3	282	271	201	43	8	8	125	1250	11.50
HMV 41E	Tr205×4	288	276	207	43	8	8	128	1280	12.00
HMV 42E	Tr210×4	294	282	212	44	8	9	134	1340	12.50
HMV 43E	Tr215×4	300	287	217	44	8	9	137	1370	13.00
HMV 44E	Tr220×4	306	293	222	44	8	9	144	1440	13.50
HMV 45E	Tr225×4	312	300	227	45	8	9	152	1520	14.50
MV 46E	Tr230×4	318	305	232	45	8	9	155	1550	15.00
HMV 47E	Tr235×4	326	311	235	46	8	10	162	1620	16.00
HMV 48E	Tr240×4	330	316	242	46	9	10	165	1650	16.50
HMV 50E	Tr250×4	342	329	252	46	9	10	176	1760	17.50
HMV 52E	Tr260×4	356	341	262	47	9	11	188	1880	19.50
HMV54E	Tr270×4	368	352	272	48	9	12	198	1980	20.50
HMV54E	Tr270×4	368	352	272	48	9	12	198	1980	20.50
HMV 56E	Tr280×4	380	363	282	49	9	12	211	2110	220
HMV 58E	Tr290×4	390	375	292	49	9	13	224	2240	22.50
HMV 60E	Tr300×4	404	386	302	51	10	14	236	2360	25.50
HMV 62E	Tr310×5	416	397	312	52	10	14	249	2490	27.00
HMV 62E	Tr310×5	416	397	312	52	10	14	249	2490	27.00
HMV 64E	Tr320×5	428	409	322	53	10	14	263	2630	29.50
HMV 66E	Tr330×5	438	419	332	53	10	14	270	2700	30.00
HMV 66E	Tr330×5	438	419	332	53	10	14	270	2700	30.00
HMV 68E	Tr340×5	450	430	342	54	10	14	284	2840	31.50
HMV 68E	Tr340×5	450	430	342	54	10	14	284	2840	31.50
HMV 69E	Tr345×5	456	436	347	54	10	14	294	2940	32.50
HMV 69E	Tr345×5	456	436	347	54	10	14	294	2940	32.50
HMV 70E	Tr350×5	464	442	352	56	10	14	299	2990	35.00
HMV 72E	Tr360×5	472	455	362	56	10	15	313	3130	35.50
HMV 73E	Tr365×5	482	460	367	57	11	15	317	3170	38.50
HMV 74E	Tr370×5	486	466	372	57	11	16	328	3280	39.00
HMV 74E	Tr370×5	486	466	372	57	11	16	328	3280	39.00
HMV 76E	Tr380×5	498	476	382	58	11	16	335	3350	40.50
HMV 77E	Tr385×5	504	483	387	58	11	16	347	3470	41.00
HMV 80E	Tr400×5	522	499	402	60	11	17	367	3670	45.50
HMV 82E	Tr410×5	534	510	412	61	11	17	383	3830	48.00
HMV 84E	Tr420×5	546	522	422	61	11	17	400	4000	50.00
HMV 86E	Tr430×5	556	532	432	62	11	17	408	4080	52.50
HMV 88E	Tr440×5	566	543	442	62	12	17	425	4250	54.00
HMV 90E	Tr450×5	580	554	457	64	12	17	441	4410	57.50
HMV 92E	Tr460×5	590	565	462	64	12	17	451	4510	60.00
HMV 94E	Tr470×5	602	576	472	65	12	18	469	4690	62.00
HMV 96E	Tr480×5	612	587	482	65	12	19	486	4860	63.00
HMV 98E	Tr490×5	624	597	492	66	12	19	495	4950	66.00
HMV 100E	Tr500×5	636	609	502	67	12	19	515	5150	70.00
HMV 102E	Tr510×6	648	624	512	68	12	20	533	5330	74.00
HMV 104E	Tr520×6	658	634	522	68	13	20	543	5430	75.00
HMV 106E	Tr530×6	670	645	532	69	13	21	562	5620	79.00
HMV 108E	Tr540×6	682	657	542	69	13	21	582	5820	81.00
HMV 110E	Tr550×6	693	667	552	70	13	21	592	5920	84.00
HMV 112E	Tr560×6	704	678	562	71	13	22	612	6120	88.00
HMV 114E	Tr570×6	716	689	572	72	13	23	632	6320	91.00
HMV 116E	Tr580×6	726	699	582	72	13	23	642	6420	94.00
HMV 120E	Tr600×6	748	721	602	73	13	23	673	6730	100.0
HMV 126E	Tr630×6	782	754	632	74	14	23	729	7290	110.0
HMV 130E	Tr650×6	804	775	652	75	14	23	762	7620	115.0
HMV 134E	Tr670×6	826	796	672	76	14	24	795	7950	120.0
HMV 138E	Tr690×6	848	819	692	77	14	25	842	8420	127.0
HMV 142E	Tr710×7	870	840	712	78	15	25	877	8770	135.0
HMV 150E	Tr750×7	912	883	752	79	15	25	952	9520	146.0
HMV 160E	Tr800×7	965	936	802	80	16	25	1039	10390	161.0
HMV 170E	Tr850×7	1020	990	857	83	16	26	1140	11460	181.0
HMV 180E	Tr900×7	1075	1043	902	86	17	30	1241	12410	205.0
HMV 190E	Tr950×8	1126	1097	952	86	17	30	1357	13570	218.0
HMV 200E	Tr1000×8	1180	1150	1002	88	17	34	1458	14580	239.0
HMV 200E	Tr1000×8	1180	1150	1002	88	17	34	1458	14580	239.0
